Кабель силовой АВВГ

Дізнатись ціни

Область применения:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 0,66 кВ и 1 кВ частоты 50 Гц. Прокладка и эксплуатация - на воздухе при отсутствии опасности механических повреждений, а также в почве (в траншеях) с низкой коррозионной активностью без воздействия растягивающих усилий

Описание:

Кабель с алюминиевыми однопроволочнимы (ож) или багатопроволочнимы жилами, изолированными поливинилхлоридным пластикатом, скрученными между собой (кроме одножильного исполнения), в общей поливинилхлоридной оболочке. Оболочка в многожильных кабелях повторяет форму скрученных жил. Кабели с сечением жил от 2,5 до 120 мм2 имеют однопроволочну конструкцию жил. По требованию потребителя кабели с сечением жил от 16 до 120мм2 могут быть изготовлены в багатопроволочному исполнении.

Диапазон температурвід -50 ° С до +50 ° С
Относительная влажность воздуха при температуредо +35 ° С.   . до 98%
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже-15 ° С
Минимальный радиус изгиба при прокладке:
Кабелей одножильных10 наружных диаметров
Кабелей многожильных7.5 наружных диаметров
Номинальная частота50 Гц
Испытательное переменное напряжение частотой 50 Гц:
на напряжение 0,663 кВ
на напряжение 1 кВ.3,5 кВ
Длительно допустимая температура нагрева жил кабелей при эксплуатации+70 °С
Максимально допустимая температура нагрева жил при токах короткого замыкания+160 °С
Продолжительность короткого замыкания не должна превышать4 с
Допустимый нагрев жил кабелей в аварийном режимене більше +80 °С
Строительная длина кабелей для сечений основных жил:
1,5 ÷ 16 мм2450м
25 ÷ 70 мм2300м
95 мм2 и больше200м
Срок работы30 лет

Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию

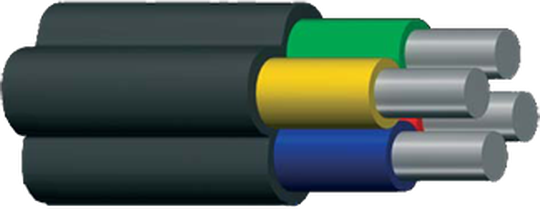

Конструкция:
1. Токопроводящая жила: алюминиевая, - скрученная или однопроволочна
2. Изоляция: поливинилхлоридный пластикат И40-13А
3. Оболочка: поливинилхлоридный пластикат О-40



Число жил и номинальное сечение, мм2Внешний диаметр кабеля, ммМасса 1 км кабеля, кг
660 В1000 В660 В1000 В
Кабели марки АВВГ с круглыми жилами
1 x 2.55.45.83540
1 x 46.16.74654
1 x 66.57.15563
1 x 107.77.97881
1 x 169.39.5114118
1 x 2510.811.0161165
1 x 3511.812.0197203
1 x 5013.513.7263270
1 x 70 15.2 345
1 x 95 17.3 448
1 x 120 19.2 554
1 x 150 22.2 684
1 x 185 24.8 858
1 x 240 27.7 1072
1 x 300 30.8 1329
2 x 2.58.49.86487
2 x 410.311.599117
2 x 611.312.5118137
2 x 1013.614.0167174
2 x 1615.515.9220228
2 x 2519.019.4331340
2 x 3521.021.4407417
2 x 5024.825.2565578
2 x 70 28.2 735
2 x 95 32.4 952
2 x 120 35.8 1170
2 x 150 41.8 1443
2 x 185 46.7 1800
3 x 2.59.410.392105
3 x 410.912.2122145
3 x 611.913.2148173
3 x 1014.414.8215225
3 x 1616.416.9289300
3 x 2520.220.6438452
3 x 3522.322.8546561
3 x 5026.426.8763782
3 x 2.5 + 1 x 2.510.211.2109127
3 x 4 + 1 x 2.511.812.8141165
3 x 6 + 1 x 2.512.613.9167194
3 x 6 + 1 x 413.014.4175206
3 x 10 + 1 x 414.815.7239255
3 x 10 + 1 x 615.216.3247266
3 x 16 + 1 x 616.917.9319340
3 x 16 + 1 x 1018.518.9360373
3 x 25 + 1 x 1020.821.3486502
3 x 25 + 1 x 1621.521.9511527
3 x 35 + 1 x 1624.224.6642659
3 x 50 + 1 x 1627.227.7833854
3 x 50 + 1 x 2528.128.5876899
3 x 70 + 1 x 25 31.0 1117
3 x 95 + 1 x 35 36.1 1491
3 x 120 + 1 x 35 39.4 1763
3 x 150 + 1 x 50 46.6 2249
3 x 185 + 1 x 50 51.5 2710
4 x 2.510.211.2109127
4 x 411.813.3148177
4 x 613.014.4181213
4 x 1015.816.3267279
4 x 1618.518.9379394
4 x 2522.322.7553570
4 x 3525.025.5716735
4 x 5029.129.6971995
Кабели марки АВВГ с секторными жилами
3 x 50 29.6 850
3 x 70 32.4 1075
3 x 95 36.0 1408
3 x 120 38.5 1672
3 x 150 41.1 1982
3 x 185 44.1 2373
3 x 240 49.1 3075
3 x 50 + 1 x 25 29.0 931
3 x 70 + 1 x 35 32.2 1190
3 x 95 + 1 x 50 36.5 1585
3 x 120 + 1 x 70 39.5 1922
3 x 150 + 1 x 70 42.5 2235
3 x 185 + 1 x 95 46.5 2764
3 x 240 + 1 x 120 52.1 3516
4 x 50 29.8 1036
4 x 70 33.0 1331
4 x 95 37.5 1763
4 x 120 40.5 2116
4 x 150 43.7 2526
4 x 185 47.7 3085
4 x 240 53.5 3965
Кабели марки АВВГнг с круглыми жилами
1 x 2.55.4 37
1 x 46.1 48
1 x 66.5 57
1 x 107.7 81
1 x 169.3 119
1 x 2510.8 166
1 x 3511.8 204
1 x 5013.5 270
1 x 70 15.2 352
1 x 95 17.3 457
1 x 120 19.2 566
2 x 2.58.49.86891
2 x 410.311.5104123
2 x 611.312.5123143
2 x 1013.614.0174182
2 x 1615.515.9228237
2 x 2519.019.4342352
2 x 3521.021.4420431
2 x 5024.825.2582596
2 x 70 30.2 790
2 x 95 35.0 1046
2 x 120 38.3 1244
2 x 150 41.8 1476
2 x 185 46.7 1840
3 x 2.59.410.396110
3 x 410.912.2127152
3 x 611.913.2154180
3 x 1014.414.8223232
3 x 1616.416.9298309
3 x 2520.220.6451464
3 x 3522.322.8560575
3 x 5026.426.8781800
3 x 2.5 + 1 x 2.510.211.2115132
3 x 4 + 1 x 2.511.812.8147172
3 x 6 + 1 x 2.512.513.9171201
3 x 6 + 1 x 413.014.4181214
3 x 10 + 1 x 414.815.7245263
3 x 10 + 1 x 615.216.3255274
3 x 16 + 1 x 616.917.9328348
3 x 16 + 1 x 1018.518.9371385
3 x 25 + 1 x 1020.821.3499515
3 x 25 + 1 x 1621.521.9524540
3 x 35 + 1 x 1624.224.6658676
3 x 50 + 1 x 1627.227.7852874
3 x 50 + 1 x 2528.128.5896918
3 x 70 + 1 x 25 31.0 1131
3 x 95 + 1 x 35 36.1 1510
3 x 120 + 1 x 35 39.4 1782
3 x 150 + 1 x 50 46.5 2275
3 x 185 + 1 x 50 51.5 2737
4 x 2.510.211.2115132
4 x 411.813.3154184
4 x 613.014.4188220
4 x 1015.816.3275288
4 x 1618.518.9391405
4 x 2522.322.7567584
4 x 3525.025.5733752
4 x 5029.129.69911016
5 x 2.511.112.1138159
5 x 412.914.5188227
5 x 614.215.8232271
5 x 1017.317.9342357
5 x 1620.320.8489507
5 x 2524.925.5740761
5 x 3527.628.1924947
5 x 5032.2 1262
Кабели марки АВВГнг с секторными жилами
3 x 50 29.6 870
3 x 70 32.4 1097
3 x 95 36.0 1436
3 x 120 38.5 1702
3 x 150 41.1 2014
3 x 185 44.1 2407
3 x 240 49.1 3117
3 x 50 + 1 x 25 29.0 951
3 x 70 + 1 x 35 32.2 1213
3 x 95 + 1 x 50 36.5 1613
3 x 120 + 1 x 70 39.5 1952
3 x 150 + 1 x 70 42.5 2268
3 x 185 + 1 x 95 46.5 2803
3 x 240 + 1 x 120 52.1 3561
4 x 50 29.8 1057
4 x 70 33.0 1354
4 x 95 37.5 1792
4 x 120 40.5 2147
4 x 150 43.7 2560
4 x 185 47.7 3126
4 x 240 53.5 4012
5 x 50 32.9 1336
5 x 70 37.0 1745
5 x 95 41.2 2227
5 x 120 44.8 2687
5 x 150 48.4 3221
5 x 185 52.8 3891
5 x 240 59.5 4965
