Кабель силовий ВБбШв

Узнать партнерские цены


Характеристики

Діапазон температур від -50 ° С до +50 ° С
Відносна вологість повітря при температурі до +35 ° С. до 98%
Прокладка і монтаж кабелів без попереднього підігріву проводиться при температурі не нижче -15 ° С
Мінімальний радіус вигину при прокладці:
кабелів одножильних .........................................15 зовнішніх діаметрів
кабелів багатожильних ..................7.5 зовнішніх діаметрів
Номінальна частота ..................................50 Гц
Випробувальне змінну напругу частотою 50 Гц (тривалість випробування 10 хв.):
на напругу 0,66 кВ.................................................3 кВ
на напругу 1 кВ ..................................................3,5кВ
Тривало допустима температура нагріву жил кабелів при експлуатації . ......................... +70 ° С
Максимально допустима температура нагріву жил при струмах короткого замикання  +160 ° С
Тривалість короткого замикання не повинна перевищувати .......................  4 с
Допустимий нагрів жил кабелів в аварійному режимі ............ не більше +80 ° С
Тривалість роботи кабелів в аварійному режимі не повинна бути більше 8 годин на добу, але не більше 1000 годин за термін служби.
Будівельна довжина кабелів для перерізів основних жил:
2,5 ÷ 16 мм2 ...............................................450м
25 ÷ 70 мм2 .......................................................300м
95 мм2 і більше .................................................................200м
Термін роботи  30 років
Гарантійний термін експлуатації  5 років з дати введення кабелів в експлуатацію

Область застосування:
Для передачі і розподілу електроенергії в стаціонарних установках на номінальну змінну напругу 0,66 кВ та 1 кВ частоти 50 Гц, одножильні кабелі застосовуються в мережах постійної напруги. Для прокладки в землі (траншеях), приміщеннях, тунелях, каналах, шахтах (крім прокладки в блоках), а також на відкритому повітрі, якщо кабель не піддається значним розтягуючих зусиллям, але за наявності небезпеки механічних пошкоджень в процесі експлуатації. Кабелі марки СБ бШв не поширюють горіння при одиночній прокладці. Кабелі марки СБ бШнг, СБ бШзнг не поширюють горіння при прокладці в пучках. Кабелі марки СБ бШзнг застосовують для електропостачання електроустановок, вимагають ущільнення кабелів при введенні в електроустаткування.

Опис:

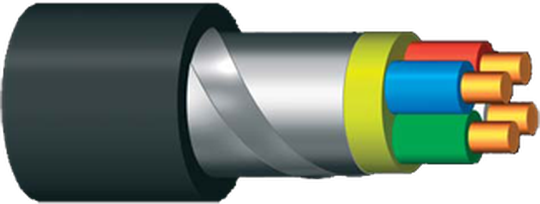

Кабель з мідними однодротяними або багатодротяними жилами, ізольованими полівінілхлоридним пластикатом, скрученими між собою, в загальній полівінілхлоридної поясної ізоляції, поверх якої накладено бронепрокров з двох сталевих стрічок і захисний герметичний полівінілхлоридний шланг. Кабелі з перетином жил від 2,5 до 35 мм2 мають однодротяна конструкцію жил. На вимогу споживача кабелі з перетином жив від 16 до 35 мм2 можуть бути виготовлені в багатодротяна виконанні

Конструкція:
1. Струмопровідна жила - мідна, однодротяна або багатодротяна, круглої або секторної форми, 1 або 2 класу за ГОСТ 22483.
2. Ізоляція - з полівінілхлоридного пластикату (ПВХ). Ізольовані жили багатожильних кабелів мають відмінне забарвлення. Ізоляція нулевихжіл виконується блакитного кольору. Ізоляція жил заземлення виконується двокольорового (зелено-жовтого забарвлення).
3. Скрутка - ізольовані жили двох-, трьох-, чотирьох-і пятіжільних кабелів скручені; двожильні кабелі мають жили однакового перерізу, трьох-, чотирьох-і пятіжільних мають всі жили однакового перерізу або одну жилу меншого перетину (жилу заземлення або нульову).
4. Поясна ізоляція - в кабелях із захисним покровом типу БбШв випрессованную з ПВХ пластикату; в кабелях марки ВБбШнг з ПВХ пластикату зниженої горючості. Поверх скручених жив в кабелях марок ВБбШзнг з круглими і секторними жилами накладена випрессованную поясна ізоляція з полівінілхлоридного пластикату зниженої горючості, яка повинна заповнювати проміжки між ізольованими жилами.
5. Захисний покрив - типу БбШв:
- броня з двох сталевих стрічок, накладених так, щоб верхня стрічка перекривала зазори між витками нижньої стрічки;
- захисний шланг, випрессованную з ПВХ пластикату, в кабелях марки СБ бШнг, ВБбШзнг з ПВХ пластикату зниженої горючості.

Табличні дані:

Число жив і номінальне перетин, мм2Зовнішній діаметр кабелю, ммМаса 1 км кабелю, кг
660 В1000 В660 В1000 В
Кабелі марки ВБбШв з круглими жилами
2 x 1.5 13.0 274
2 x 2.512.913.7286306
2 x 414.315.5346385
2 x 615.316.5406447
2 x 1017.718.1552566
2 x 1620.720.7755761
2 x 2523.023.49921009
2 x 3525.626.014451473
2 x 5028.629.018371867
2 x 70 32.0 2425
2 x 95 36.6 3200
2 x 120 39.6 3823
2 x 150 46.0 4856
3 x 1.5 13.5 306
3 x 2.513.414.3325349
3 x 414.816.1403449
3 x 615.917.2484532
3 x 1018.518.9676694
3 x 1621.821.8949959
3 x 2524.224.612821304
3 x 3527.027.417901820
3 x 5030.230.622962330
3 x 1.5 + 1 x 1.013.314.2309342
3 x 1.5 + 1 x 1.513.314.2314347
3 x 2.5 + 1 x 1.514.215.1363398
3 x 4 + 1 x 2.515.816.8454503
3 x 6 + 1 x 2.516.517.9528581
3 x 6 + 1 x 417.018.4554611
3 x 10 + 1 x 418.919.8730764
3 x 10 + 1 x 619.420.4759797
3 x 16 + 1 x 622.322.310261041
3 x 16 + 1 x 1022.922.910821094
3 x 25 + 1 x 1025.225.714271452
3 x 25 + 1 x 1626.727.215271554
3 x 35 + 1 x 1628.428.919862020
3 x 50 + 1 x 1631.031.524472482
3 x 50 + 1 x 2531.932.325872624
3 x 70 + 1 x 25 34.8 3308
3 x 95 + 1 x 35 39.9 4400
3 x 120 + 1 x 35 43.2 5233
3 x 150 + 1 x 50 50.4 6635
4 x 1.513.314.2314347
4 x 2.514.215.1367401
4 x 415.817.2469525
4 x 617.018.4572630
4 x 1019.920.4815836
4 x 1623.624.011631188
4 x 2526.727.216181646
4 x 3529.329.821962232
4 x 5032.933.428342874
Кабелі марки ВБбШв з секторними жилами
3 x 50 33.4 2261
3 x 70 36.6 2954
3 x 95 39.8 3801
3 x 120 42.3 4568
3 x 150 44.9 5467
3 x 185 48.5 6630
3 x 240 52.9 8421
3 x 50 + 1 x 25 33.0 2500
3 x 70 + 1 x 35 36.4 3289
3 x 95 + 1 x 50 40.3 4277
3 x 120 + 1 x 70 43.2 5257
3 x 150 + 1 x 70 46.7 6213
3 x 185 + 1 x 95 50.5 7603
3 x 240 + 1 x 120 55.9 9649
4 x 50 33.8 2755
4 x 70 37.4 3654
4 x 95 41.3 4770
4 x 120 44.2 5784
4 x 150 47.9 7022
4 x 185 51.7 8503
4 x 240 57.7 10940
Кабелі марки ВБбШнг з круглими жилами
1 x 2515.015.2553562
1 x 3516.216.4679688
1 x 5017.717.9841843
1 x 70 19.4 1081
1 x 95 21.5 1384
1 x 120 23.0 1647
1 x 150 26.4 2045
1 x 185 28.5 2462
1 x 240 31.7 3751
1 x 300 35.3 3843
2 x 2.513.713.7305324
2 x 415.515.5376406
2 x 616.516.5438470
2 x 1018.118.1580583
2 x 1621.121.1779792
2 x 2523.423.410191033
2 x 3526.026.014961519
2 x 5029.029.018981923
3 x 2.514.314.3345368
3 x 416.116.1435471
3 x 617.217.2518556
3 x 1018.918.9698712
3 x 1622.222.2975992
3 x 2525.025.013361355
3 x 3527.427.418401865
3 x 5030.830.823722399
3 x 2.5 + 1 x 1.515.115.1385412
3 x 4 + 1 x 2.516.816.8485519
3 x 6 + 1 x 2.518.417.9568598
3 x 6 + 1 x 418.418.4591629
3 x 10 + 1 x 420.419.8763784
3 x 10 + 1 x 620.420.4788817
3 x 16 + 1 x 622.922.810531075
3 x 16 + 1 x 1022.923.311051129
3 x 25 + 1 x 1027.225.714751481
3 x 25 + 1 x 1627.227.215621584
3 x 35 + 1 x 1628.928.920382065
3 x 50 + 1 x 1632.531.725312553
3 x 50 + 1 x 2532.532.526662694
4 x 2.515.115.1394421
4 x 417.217.2505549
4 x 618.418.4609648
4 x 1020.420.4839857
4 x 1624.424.412161237
4 x 2528.027.216611676
4 x 3530.030.022662294
4 x 5034.633.629432947
5 x 2.515.016.1440481
5 x 416.818.5569631
5 x 619.819.8706760
5 x 1021.522.09931018
5 x 1626.526.514541479
5 x 2529.029.519912025
5 x 3532.132.627202763
5 x 5036.436.935453594
Кабелі марки ВБбШнг з секторними жилами
3 x 50 33.6 2304
3 x 70 36.6 2986
3 x 95 40.0 3856
3 x 120 42.5 4626
3 x 150 45.3 5553
3 x 185 48.5 6676
3 x 240 52.9 8472
3 x 50 + 1 x 25 33.2 2581
3 x 70 + 1 x 35 36.4 3320
3 x 95 + 1 x 50 40.5 4332
3 x 120 + 1 x 70 43.4 5316
3 x 150 + 1 x 70 46.7 6257
3 x 185 + 1 x 95 50.5 7651
3 x 240 + 1 x 120 56.3 9761
4 x 50 34.0 2849
4 x 70 37.4 3686
4 x 95 41.5 4827
4 x 120 44.4 5846
4 x 150 47.9 7068
4 x 185 51.7 8552
4 x 240 57.7 11000
5 x 5036.937.133973427
5 x 70 41.0 4541
5 x 95 45.4 5965
5 x 120 48.6 7206
5 x 150 52.3 8821
5 x 185 56.9 10658
5 x 240 63.2 13346
